数控台式切割机

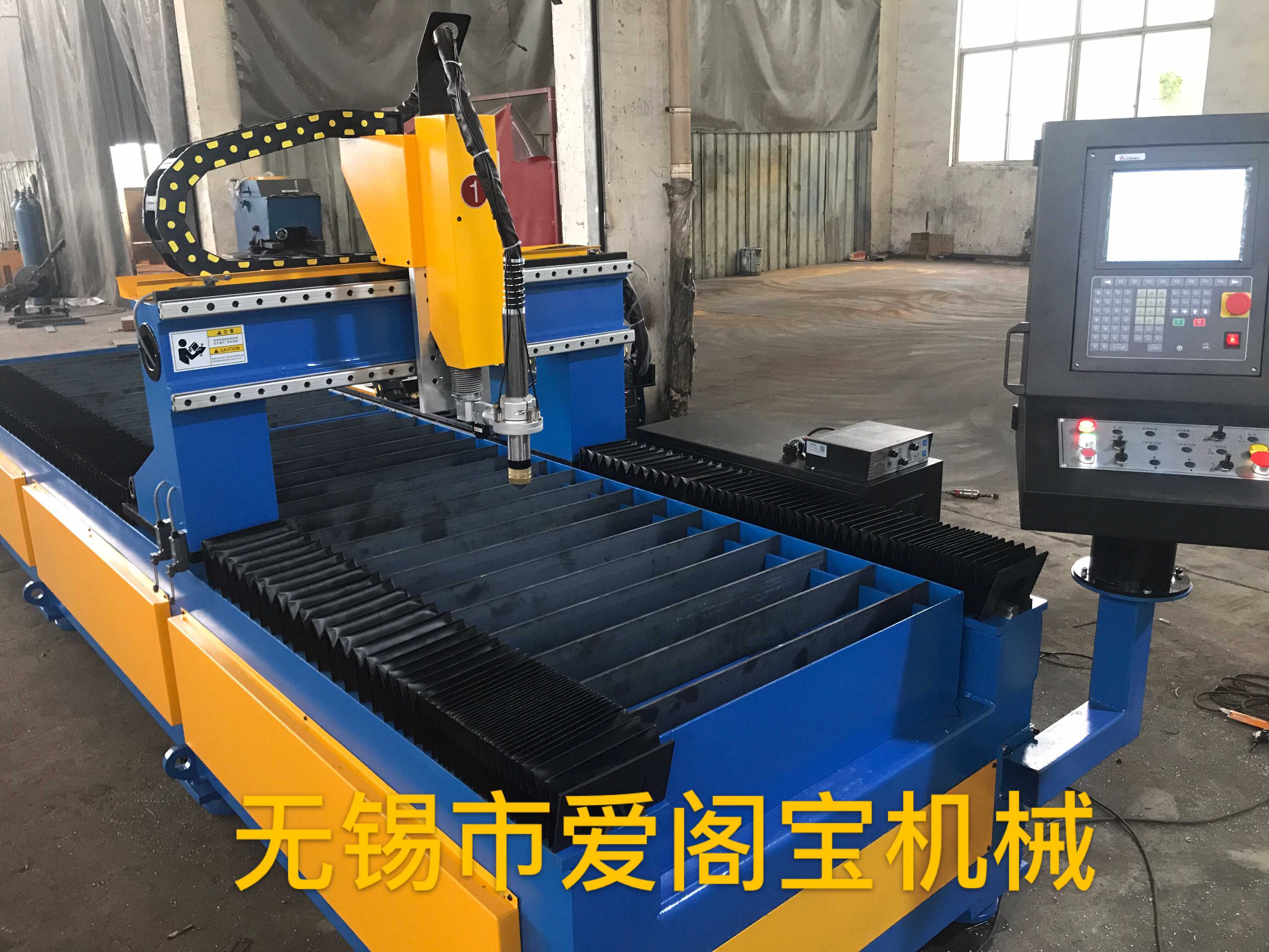

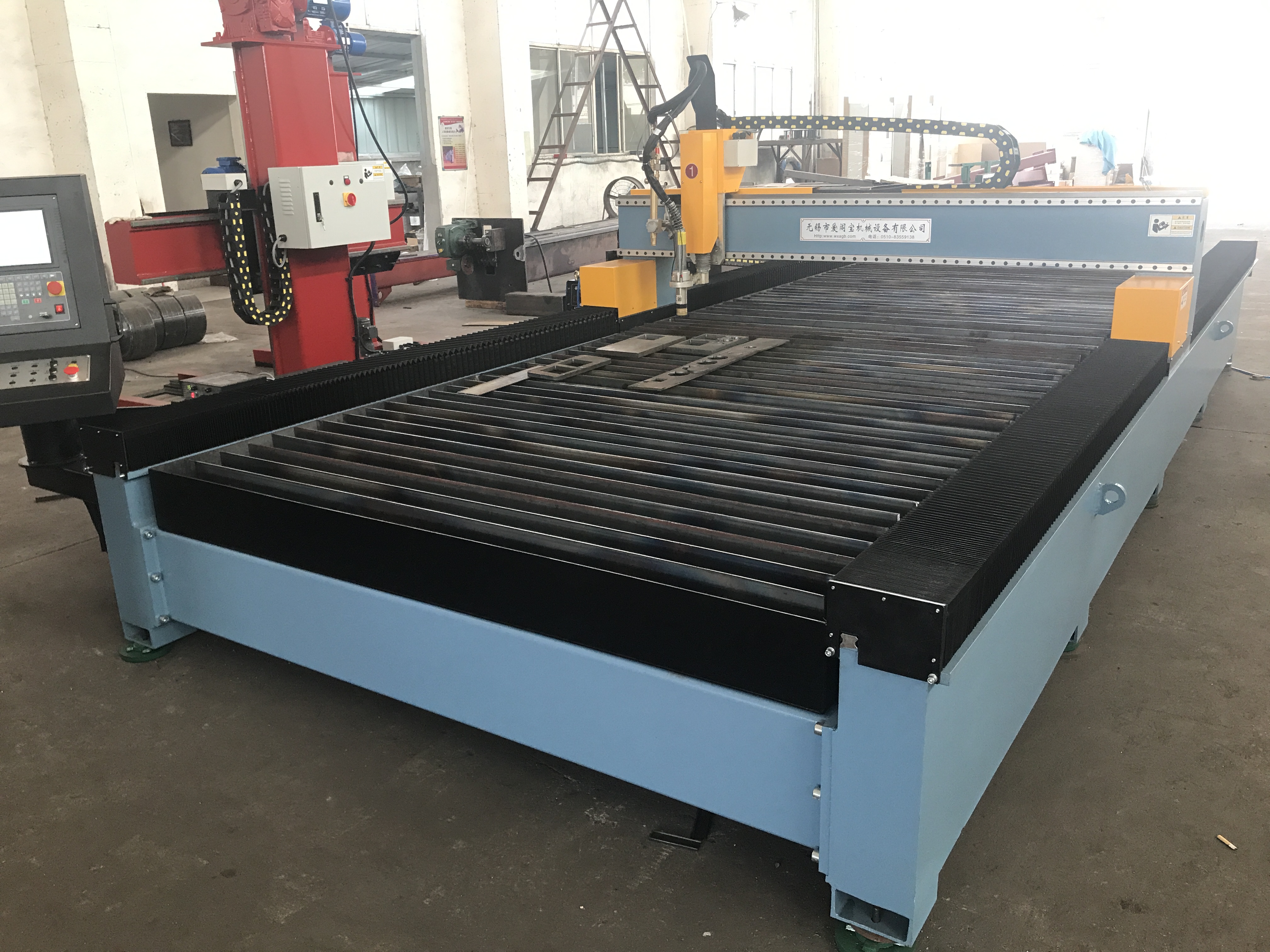

该型切割机机为台式龙门结构,整机工作台采用整体围边式结构,具有运行稳定可靠,适合较厚板材的数控切割、使用寿命长等特点;该机型带自动点火,防撞枪装置;均采用光轴直线导轨、双边驱动。能实现对各种金属材料按任意图形的下料切割。
特点:
1、 高速、精密、小型一体模块化;
2、 人机界面,安装方便,操作简单;
3、 具有设计独特的抽烟装置、切割工作台和熔渣贮存装置可选配,大大减少了等离子切割时产生的烟尘、弧光、有害气体、噪音等;
4、 广泛应用于机械制造,金属加工等领域,具有极强的性价比。
操作原理:
主要应用于产品零件的加工,其加工方式为等离子切割,切割厚度视等离子电源大小加工厚度最大可达到25-30mm;用户企业也可搭配火焰割炬使用,切割厚度一般可达到150mm以下。需要特别指出的是,针对10mm以内薄板加工,为保证切割质量,等离子切割较为合适,同时若切割量较大,也适合选用等离子切割方式以降低加工成本。在切割精度方面,因为是粗加工设备,其加工精度一般误差在1mm左右。
型号/参数 |
TS-1200 |
TS-1500 |
TS-1800 |
横向跨距 | 1400mm | 1700mm | 2000mm |
横向切割宽度 | 1200mm | 1500mm | 1800mm |
纵向长度 | 3.5m(可加长) | 3.5 m(可加长) | 3.5 m(可加长) |
纵向切割长度 | 3m | 3m | 3m |
切割速度 | 20-1000mm/min | 20-1000mm/min | 20-1000mm/min |
返回速度 | 12000mm/min | 12000mm/min | 12000mm/min |
驱动方式 | 双驱动 | 双驱动 | 双驱动 |
等离子切割厚度 | 0.2-12mm(视等离子电源而定) | 0.2-12mm(视等离子电源而定) | 0.2-12mm(视等离子电源而定) |
重复精度 | ±0.2mm/m | ±0.2mm/m | ±0.2mm/m |
直线精度 | ±0.5mm/10m | ±0.5mm/10m | ±0.5mm/10m |
对角线、回圆点精度 | ±0.2mm(800×800见方内) | ±0.2mm(800×800见方内) | ±0.2mm(800×800见方内) |
文件传输 | USB接口 | USB接口 | USB接口 |
